Серия ADI-180. Моментные двигатели с полым валом Серия ADI-180 – высокоточные моментные двигатели прямого привода с полым валом, со встроенным синусно-косинусным энкодером. Минимальное торцевое биение. 1.Длительный крутящий момент 25,2 Н·м, пиковый 76 Н·м, высота 95 мм, макс. част...

Отправить заявку

Описание

маркер

Серия ADI-180. Моментные двигатели с полым валом

Серия ADI-180 — высокоточные моментные двигатели прямого привода с полым валом, со встроенным синусно-косинусным энкодером. Минимальное торцевое биение.

1.Длительный крутящий момент 25,2 Н·м, пиковый 76 Н·м, высота 95 мм, макс. частота вращения 300 об/мин;

2.Длительный крутящий момент 40,1 Н·м, пиковый 120 Н·м, высота 128 мм, макс. частота вращения 250 об/мин.Точность позиционирования ±20 угл. сек., повторяемость позиционирования ±1,5 угл. сек. Поддерживают высокоточное вращение с большой нагрузкой. Широко применяются в прецизионных поворотных столах, оптическом оборудовании и высококлассных автоматизированных поворотных позициях.

ADI-180 Моментные двигатели
Основные параметры	Ед. изм.	ADI-180095-W1-FA	ADI-180125-W1-FA
Длительный крутящий момент	Н·м 25,2 40,1
Длительный ток	А (действ.)	4,5	4,5
Максимальный крутящий момент	Н·м	76	120
Максимальный ток	А (действ.)	13,5	13,5
Коэффициент крутящего момента	Н·м/А (действ.) 5,6 8,9
Сопротивление (PtP)	Ом (25°C)	1,5	8
Индуктивность (PtP)	мГн (25°C) 2,6 15,8
Число полюсов		32	32
Константа противо-ЭДС (PtP)	В/рад/с (действ.) 4,6 7,3
Максимальная потребляемая мощность	Вт (25°C)	58,0	309,3
Константа двигателя	Н·м/√Вт 3,3 2,3
Момент инерции	кг·см²	0,0067	0,01
Масса двигателя	кг 9,1 13
Максимальная частота вращения	об/мин	300	250
Точность позиционирования	угл. сек. ±20 ±20
Повторяемость позиционирования	угл. сек.	±1,5	±1,5
Разрешение	sin/cos 11740 11740
Максимальная осевая нагрузка	Н	4000	2500
Максимальная радиальная нагрузка	Н·м 40		20
Осевое биение	мм	0,005	0,005
Высота двигателя	мм 95 128

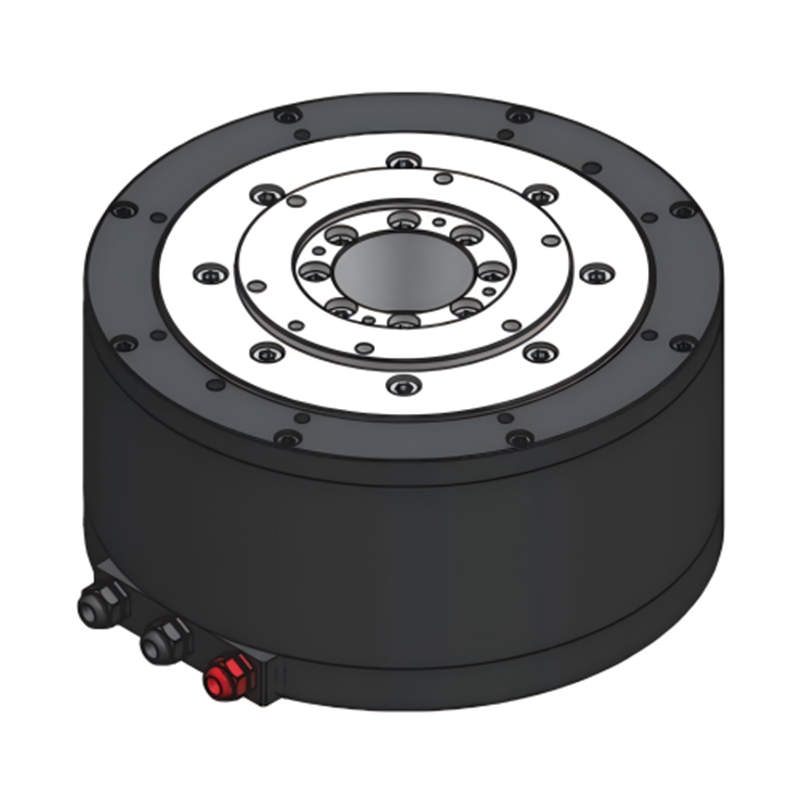

Вращающиеся двигатели прямого привода ADI-180 (1)

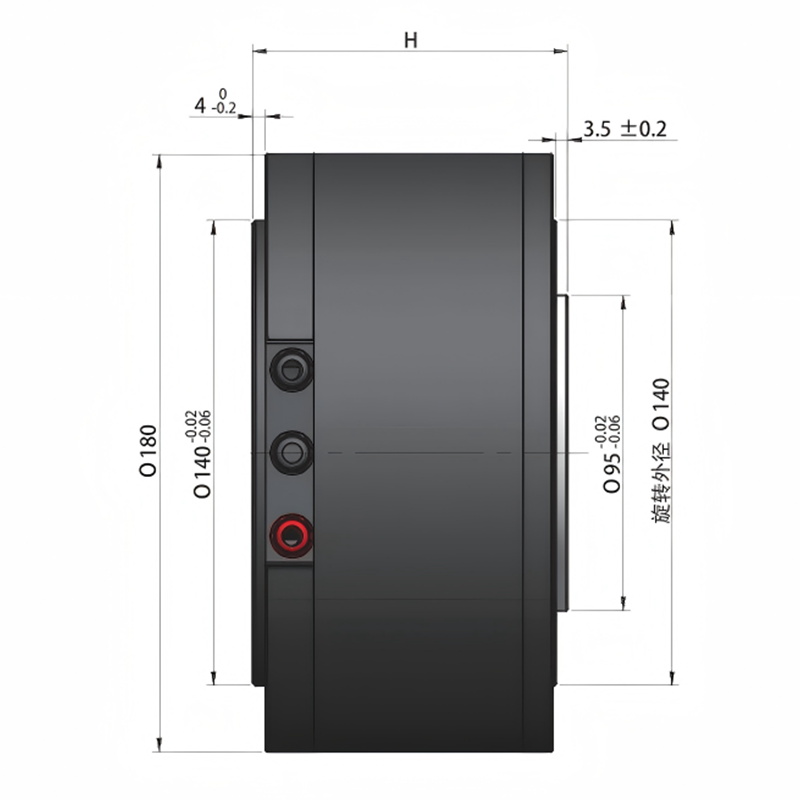

Вращающиеся двигатели прямого привода ADI-180 (2)

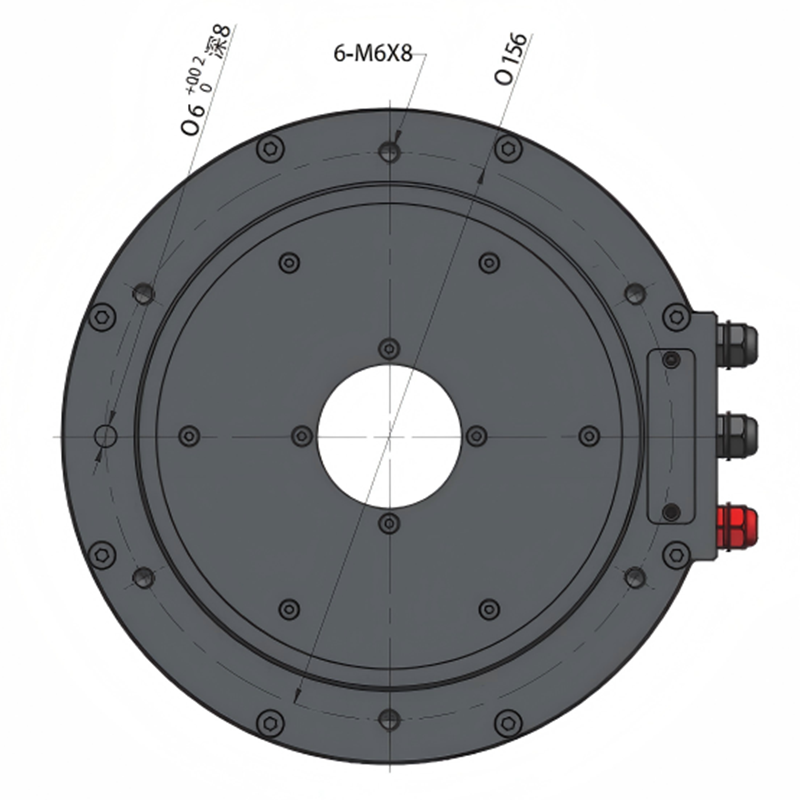

Вращающиеся двигатели прямого привода ADI-180 (4)
