Линейные двигатели серий MTLS-060, MTLS-080
Технические характеристики двигателей MTLS		MTLS-060D	MTLS-060T	MTLS-060Q	MTLS-080D	MTLS-080T	MTLS-080Q
Тип обмотки		C1	C1	C1	C1	C1	C1
Номинальное толкающее усилие (*1)	Н	1,2	1,8	2,5	2	3	3,9
Номинальный ток (*1)	А (действ.)	0,56	0,56	0,56	0,88	0,88	0,88
Пиковое толкающее усилие	Н	5	7	9	7,5	11	15
Пиковый ток	А (действ.)	2,1	2,1	2,1	3,4	3,4	3,4
Коэффициент толкающего усилия	Н/А (действ.)	2,14	3,21	4,46	2,27	3,41	4,43
Константа противо-ЭДС	В (пик.)/м/с	1,75	2,62	3,64	1,85	2,78	3,62
Сопротивление обмотки при 25°C (*2)	Ом	6,9	8,4	11,3	4,4	6,7	9
Индуктивность обмотки (*3)	мГн	0,7	0,89	1,18	0,7	1,3	1,7
Электрическая постоянная времени	мс	0,1	0,11	0,1	0,16	0,19	0,19
Полюсный шаг (N-N)	мм	24	24	24	30	30	30
Максимально допустимая температура катушки	°C	120	120	120	120	120	120
Магнитное усилие притяжения	кН	0	0	0	0	0	0
Тепловое сопротивление	°C/Вт	60	40	32	33,2	22,9	17,3
Масса подвижной части	кг	0,02	0,03	0,04	0,05	0,06	0,08
Масса статора	кг/100 мм	0,02	0,02	0,02	0,04	0,04	0,04

Технические характеристики двигателей MTLS		MTLS-120D	MTLS-120T	MTLS-120Q	MTLS-160D	MTLS-160T	MTLS-160Q
Тип обмотки		C1	C1	C1	C1	C1	C1
Номинальное толкающее усилие (*1)	Н	5	7,3	9,8	11	17	22
Номинальный ток (*1)	А (действ.)	0,44	0,44	0,44	0,6	0,6	0,6
Пиковое толкающее усилие	Н	19	28	37	40	60	80
Пиковый ток	А (действ.)	1,6	1,6	1,6	2,5	2,5	2,5
Коэффициент толкающего усилия	Н/А (действ.)	11,36	16,59	22,27	18,33	28,33	36,67
Константа противо-ЭДС	В (пик.)/м/с	9,27	13,54	18,17	14,96	23,12	29,92
Сопротивление обмотки при 25°C (*2)	Ом	28,2	42,5	56,3	21	31	42
Индуктивность обмотки (*3)	мГн	8,8	13,2	17,3	8,2	12	16
Электрическая постоянная времени	мс	0,31	0,31	0,31	0,39	0,39	0,38
Полюсный шаг (N-N)	мм	48	48	48	60	60	60
Максимально допустимая температура катушки	°C	120	120	120	120	120	120
Магнитное усилие притяжения	кН	0	0	0	0	0	0
Тепловое сопротивление	°C/Вт	18,6	12,7	9,4	13,6	8,7	6,7
Масса подвижной части	кг	0,09	0,12	0,16	0,15	0,2	0,3
Масса статора	кг/100 мм	0,1	0,1	0,1	0,16	0,16	0,16

Линейные двигатели серий MTLS-250, MTLS-350
Технические характеристики двигателей MTLS		MTLS-250D	MTLS-250T	MTLS-250Q		MTLS-350D	MTLS-350T	MTLS-350Q
Тип обмотки		C1	C1	C1	C3	C1	C1	C2	C3
Номинальное толкающее усилие (*1)	Н	44	66	83	83	114	163	220	220
Номинальный ток (*1)	А (действ.)	1,3	1,3	1,3	5,2	1,5	1,5	2,7	6
Пиковое толкающее усилие	Н	160	240	320	320	416	592	760	760
Пиковый ток	А (действ.)	5,1	5,1	5,1	21	6	6	10,8	21,6
Коэффициент толкающего усилия	Н/А (действ.)	33,85	50,77	63,85	15,96	76	108,67	81,48	36,67
Константа противо-ЭДС	В (пик.)/м/с	27,62	41,43	52,1	13,02	62,02	88,67	66,49	29,92
Сопротивление обмотки при 25°C (*2)	Ом	7,8	12	15	3,75	12,8	19,5	6,6	1,6
Индуктивность обмотки (*3)	мГн	10	14,7	19,3	4,8	26,6	39	12,8	3,2
Электрическая постоянная времени	мс	1,28	1,23	1,29	1,28	2,08	2	1,94	2
Полюсный шаг (N-N)	мм	90	90	90	90	120	120	120	120
Максимально допустимая температура катушки	°C	120	120	120	120	120	120	120	120
Магнитное усилие притяжения	кН	0	0	0	0	0	0	0	0
Тепловое сопротивление	°C/Вт	8,6	5,6	4,5	4,5	3,5	2,4	2,2	2,2
Масса подвижной части	кг	0,8	1,1	1,5	1,5	1,3	1,9	2,4	2,4
Масса статора	кг/100 мм	0,3	0,3	0,3	0,3	0,7	0,7	0,7	0,7

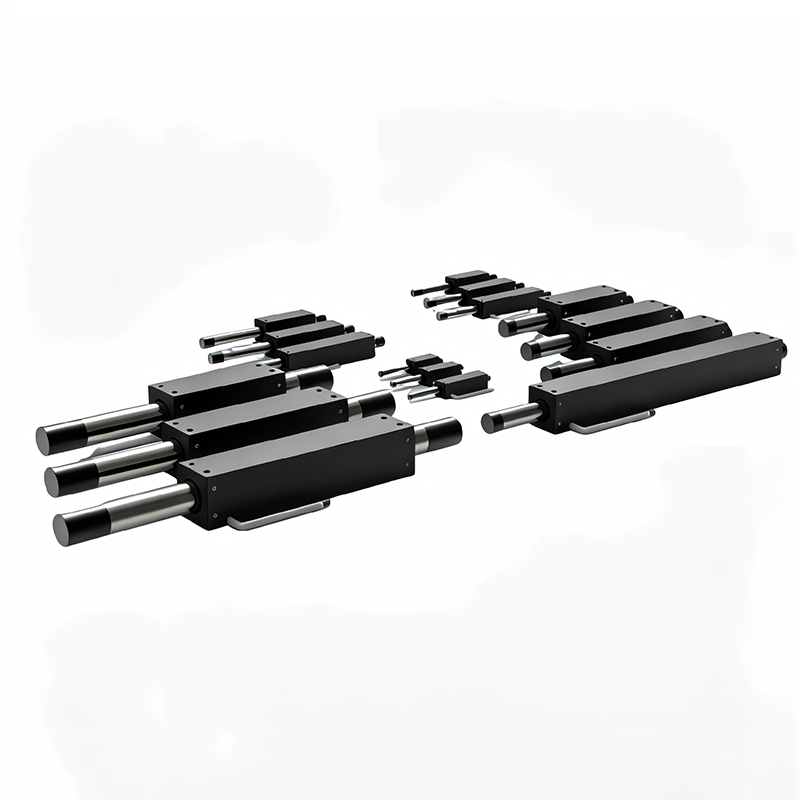

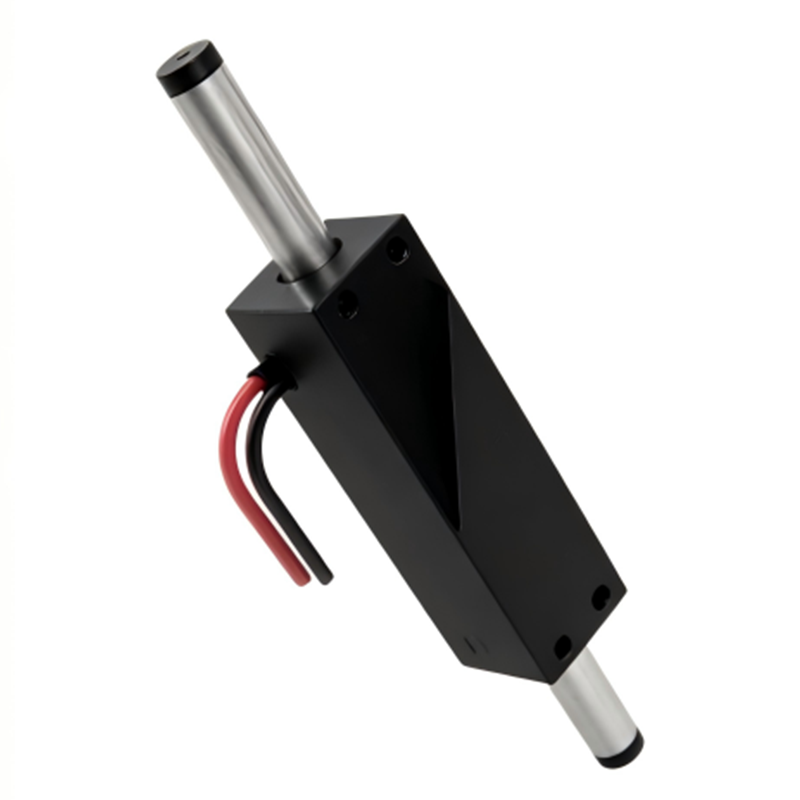

Цилиндрические линейные двигатели Серия MTLS
