Серия ADI-220. Моментные двигатели с полым валом Серия ADI-220 – высокомоментные моментные двигатели прямого привода с полым валом, доступные в трёх вариантах высоты корпуса: 123 мм, 168 мм и 208 мм. Оснащены встроенным высокоточным синусно-косинусным энкодером. ADI-220123-W1-FA: Длитель...

Отправить заявку

Описание

маркер

Серия ADI-220. Моментные двигатели с полым валом

Серия ADI-220 — высокомоментные моментные двигатели прямого привода с полым валом, доступные в трёх вариантах высоты корпуса: 123 мм, 168 мм и 208 мм. Оснащены встроенным высокоточным синусно-косинусным энкодером. ADI-220123-W1-FA: Длительный крутящий момент 50,6 Н·м, пиковый 152 Н·м, макс. частота вращения 200 об/мин;

ADI-220168-W1-FA: Длительный крутящий момент 86,6 Н·м, пиковый 266 Н·м, макс. частота вращения 150 об/мин; ADI-220208-W1-FA: Длительный крутящий момент 107,8 Н·м, пиковый 323 Н·м, макс. частота вращения 120 об/мин. Точность позиционирования ±20 угл. сек., повторяемость позиционирования ±1,5 угл. сек. Высокая осевая несущая способность, минимальное торцевое биение. Подходят для тяжёлых прецизионных поворотных столов, оптического контроля и высококлассного автоматизированного поворотного оборудования.

ADl-220				Моментные двигатели
Основные параметры	Ед. изм.	ADI-220123-W1-FA	ADI-220168-W1-FA	ADI-220208-W1-FA
Длительный крутящий момент	Н·м 50,6 86,6 107,8
Длительный ток	А (действ.)	5,5	5,7	5,5
Максимальный крутящий момент	Н·м	152	266 323
Максимальный ток	А (действ.)	16,5	17,5	16,5
Коэффициент крутящего момента	Н·м/А (действ.)	9,2 15,2 19,6
Сопротивление (PtP)	Ом (25°C)	3,2	4,2	12,8
Индуктивность (PtP)	мГн (25°C)	8,5 11,6 32,8
Число полюсов		40	40	40
Константа противо-ЭДС (PtP)	В/рад/с (действ.)		12,4 6,3
Максимальная потребляемая мощность	Вт (25°C)	184,8	260,6	739,4
Константа двигателя	Н·м/√Вт 3,7 5,4 4,0
Момент инерции	кг·см²	0,034	0,036	0,06
Масса двигателя	кг 20 24,7 42
Максимальная частота вращения	об/мин	200	150	120
Точность позиционирования	угл. сек. ± 20 ±20 ±20
Повторяемость позиционирования	угл. сек.	± 1,5	± 1,5	± 1,5
Разрешение	sin/cos 11740		11740 11740
Максимальная осевая нагрузка	Н	8000	8000	8000
Максимальная радиальная нагрузка	Н·м	80	80 80
Осевое биение	мм	0,005	0,005	0,005
Высота двигателя	мм 123 168 208

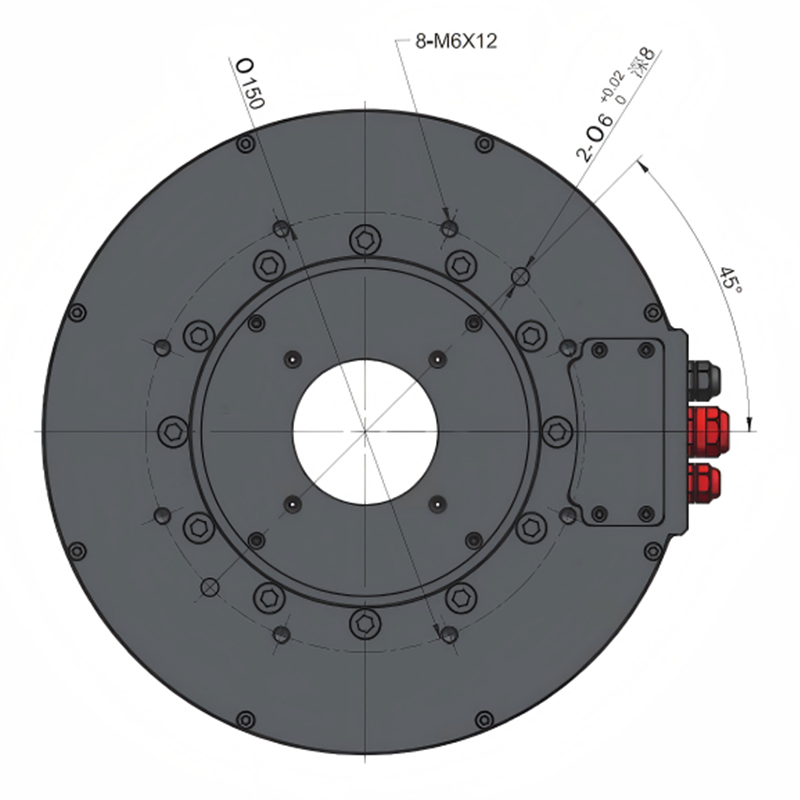

Вращающиеся двигатели прямого привода ADI-220 (1)

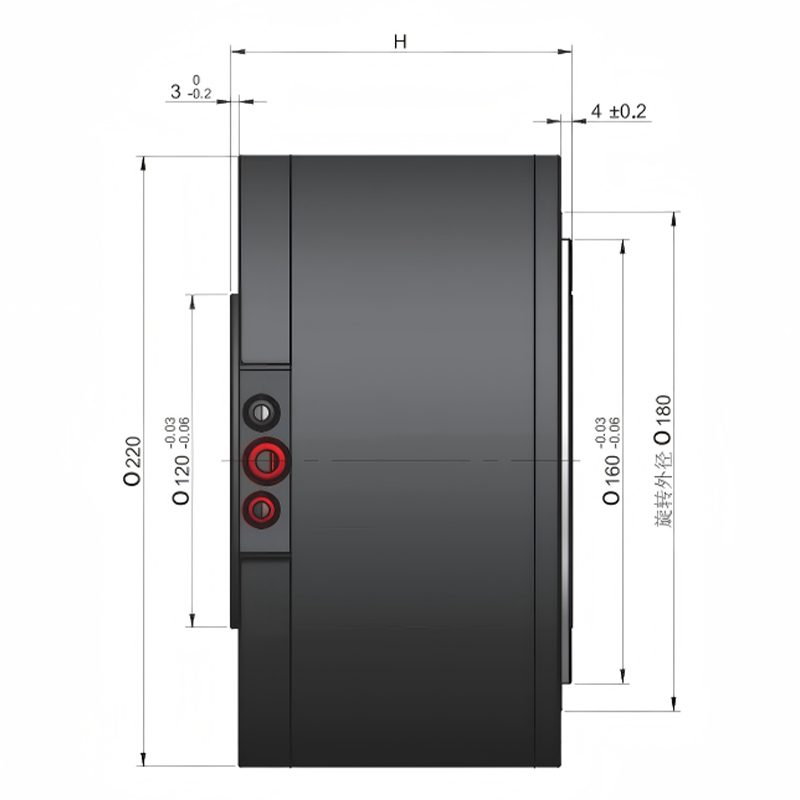

Вращающиеся двигатели прямого привода ADI-220 (3)

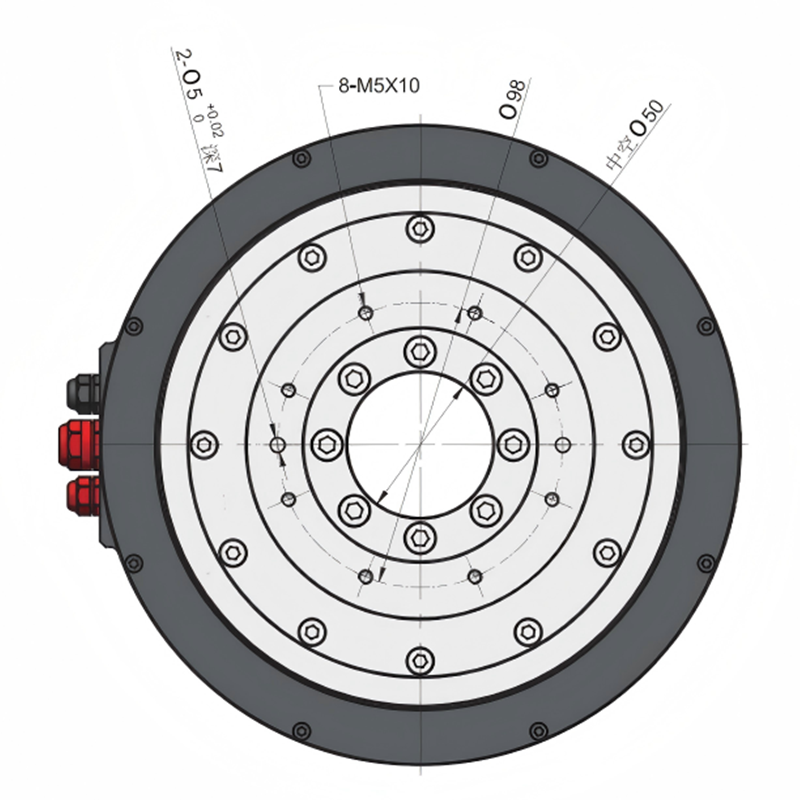

Вращающиеся двигатели прямого привода ADI-220 (2)
