MTVR06-039-00A – линейный двигатель со звуковой катушкой Короткоходный прецизионный линейный двигатель со звуковой катушкой. Ход 3,9 мм, общая масса 27,9 г. Длительная сила тяги при естественном охлаждении 1,9 Н, с радиатором – 5,4 Н, пиковая сила тяги 6,2 Н. Низковольтное питание,...
Описание
маркер

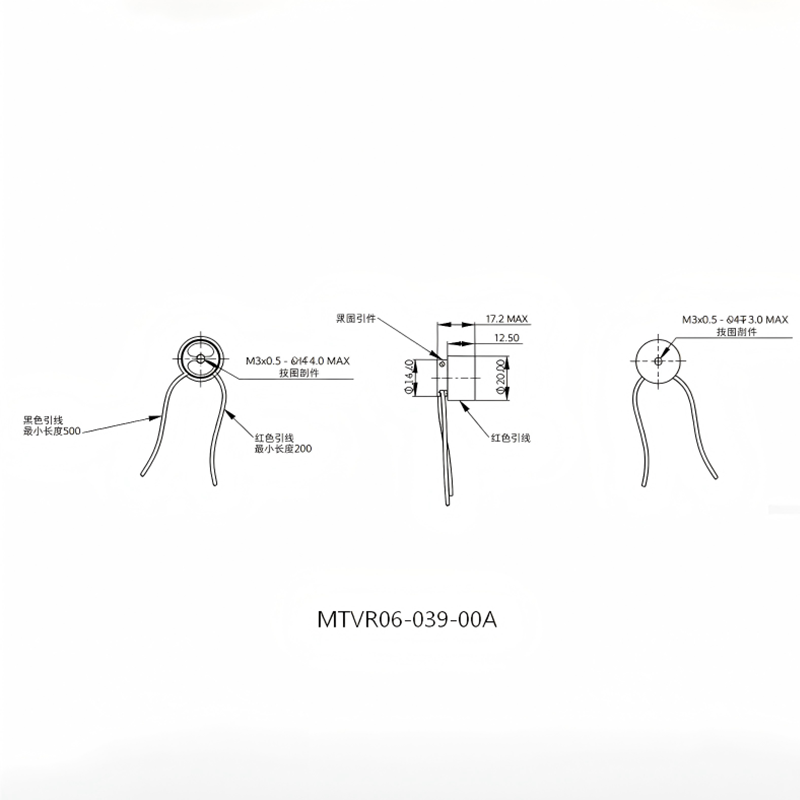

MTVR06-039-00A — линейный двигатель со звуковой катушкой
Короткоходный прецизионный линейный двигатель со звуковой катушкой. Ход 3,9 мм, общая масса 27,9 г. Длительная сила тяги при естественном охлаждении 1,9 Н, с радиатором — 5,4 Н, пиковая сила тяги 6,2 Н. Низковольтное питание, высокая скорость отклика. Подходит для прецизионных позиционирующих платформ, оптической фокусировки, микровозбуждения при испытаниях, привода прецизионных клапанов и других высокоточных микроперемещений.
| Параметр | Символ | Ед. изм. | Значение |
| Модель | MTVR06-039-00A | ||
| Длительная сила тяги | Fc | Н | 1,9 |
| Длительный ток | Ic | А (действ.) | 1,69 |
| Длительная сила тяги (с радиатором) | Fc1 | Н | 5,4 |
| Длительный ток (с радиатором) | Ic1 | А (действ.) | 4,79 |
| Пиковая сила тяги | Fp | Н | 6,2 |
| Пиковый ток | Ip | А (действ.) | 5,5 |
| Коэффициент силы тяги (±7,5%) | Kf | Н/А (действ.) | 1,13 |
| Константа противо-ЭДС | Kb | В/м/с | 1,13 |
| Сопротивление постоянному току (±10%) | R | Ом | 1,2 |
| Индуктивность (±30%) | L | мГн | 0,18 |
| Электрическая постоянная времени | Te | мс | 0,15 |
| Константа двигателя | Ka | Н/√Вт | 0,85 |
| Максимальная тепловая мощность | Ppk | Вт | 5,05 |
| Максимальное напряжение | Vp | В (пост.) | 9,78 |
| Максимальная температура обмотки | Tmax | °C | 150 |
| Тепловое сопротивление | θth | °C/Вт | 24,75 |
| Тепловое сопротивление (с радиатором) | θth1 | °C/Вт | 3,06 |
| Полный ход | s | мм | 3,9 |
| Боковой зазор катушки | CL | мм | 0,4 |
| Масса катушки в сборе | WTc | г | 7,9 |
| Масса магнитного модуля в сборе | WTf | г | 20 |
| Общая масса | WTa | г | 27,9 |
| Параметр | Символ | Ед. изм. | Значение |
| Модель | MTVR06-050-00A | ||
| Длительная сила тяги | Fc | Н | 2,6 |
| Длительный ток | Ic | А (действ.) | 0,73 |
| Длительная сила тяги (с радиатором) | Fc1 | Н | 4,57 |
| Длительный ток (с радиатором) | Ic1 | А (действ.) | 1,28 |
| Пиковая сила тяги | Fp | Н | 6,2 |
| Пиковый ток | Ip | А (действ.) | 1,74 |
| Коэффициент силы тяги (±7,5%) | Kf | Н/А (действ.) | 3,56 |
| Константа противо-ЭДС | Kb | В/м/с | 3,56 |
| Сопротивление постоянному току (±10%) | R | Ом | 9,05 |
| Индуктивность (±30%) | L | мГн | 0,9 |
| Электрическая постоянная времени | Te | мс | 0,099 |
| Константа двигателя | Ka | Н/√Вт | 0,97 |
| Максимальная тепловая мощность | Ppk | Вт | 7,14 |
| Максимальное напряжение | Vp | В (пост.) | 23,33 |
| Максимальная температура обмотки | Tmax | °C | 150 |
| Тепловое сопротивление | θth | °C/Вт | 17,51 |
| Тепловое сопротивление (с радиатором) | θth1 | °C/Вт | 5,67 |
| Полный ход | s | мм | 5 |
| Боковой зазор катушки | CL | мм | 0,5 |
| Масса катушки в сборе | WTc | г | 8,24 |
| Масса магнитного модуля в сборе | WTf | г | 39,56 |
| Общая масса | WTa | г | 47,8 |
| Параметр | Символ | Ед. изм. | Значение |
| Модель | MTVR06-080-00A | ||
| Длительная сила тяги | Fc | Н | 2,6 |
| Длительный ток | Ic | А (действ.) | 0,73 |
| Длительная сила тяги (с радиатором) | Fc1 | Н | 4,57 |
| Длительный ток (с радиатором) | Ic1 | А (действ.) | 1,28 |
| Пиковая сила тяги | Fp | Н | 6,2 |
| Пиковый ток | Ip | А (действ.) | 1,74 |
| Коэффициент силы тяги (±7,5%) | Kf | Н/А (действ.) | 3,56 |
| Константа противо-ЭДС | Kb | В/м/с | 3,56 |
| Сопротивление постоянному току (±10%) | R | Ом | 9,05 |
| Индуктивность (±30%) | L | мГн | 0,9 |
| Электрическая постоянная времени | Te | мс | 0,099 |
| Константа двигателя | Ka | Н/√Вт | 0,97 |
| Максимальная тепловая мощность | Ppk | Вт | 7,14 |
| Максимальное напряжение | Vp | В (пост.) | 23,33 |
| Максимальная температура обмотки | Tmax | °C | 150 |
| Тепловое сопротивление | θth | °C/Вт | 17,51 |
| Тепловое сопротивление (с радиатором) | θth1 | °C/Вт | 5,67 |
| Полный ход | s | мм | 8 |
| Боковой зазор катушки | CL | мм | 0,5 |
| Масса катушки в сборе | WTc | г | 13 |
| Масса магнитного модуля в сборе | WTf | г | 50,3 |
| Общая масса | WTa | г | 63,3 |
