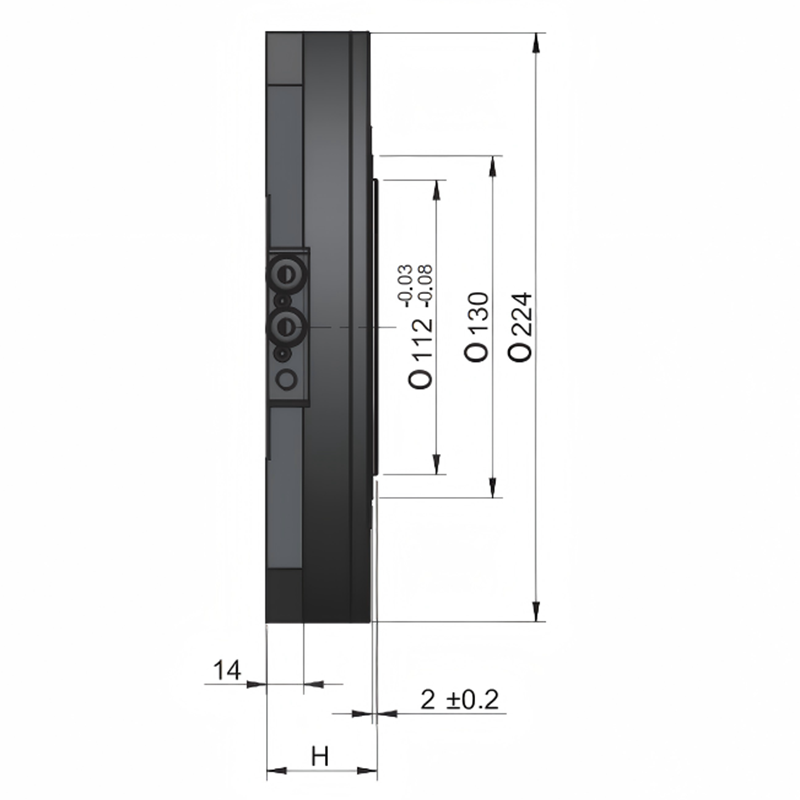

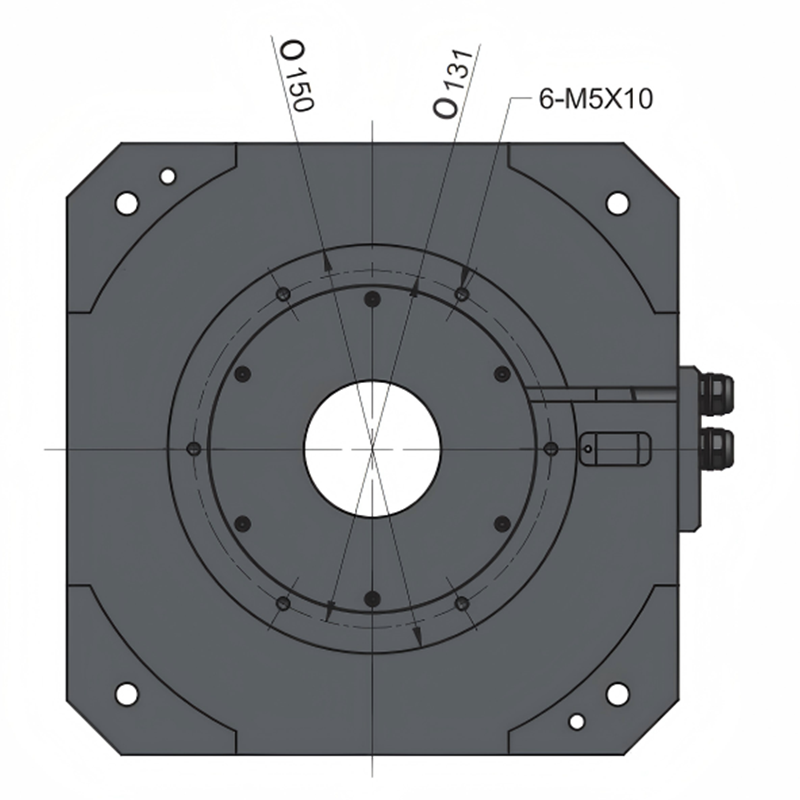

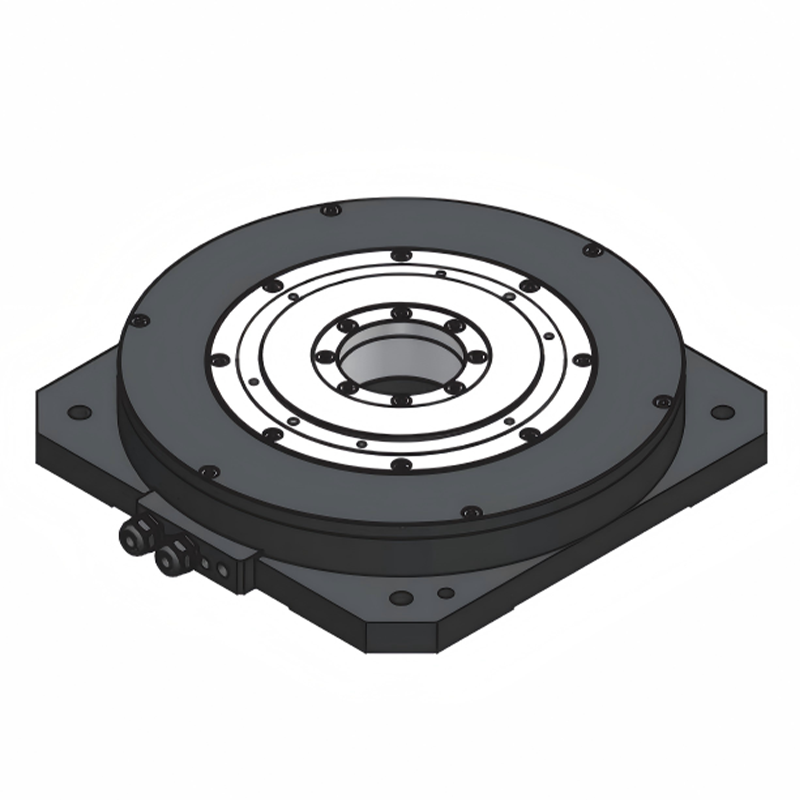

Серия ADI-224. Моментные двигатели с полым валом
Серия ADI-224 — компактные моментные двигатели прямого привода с полым валом, оснащённые высокоточным синусно-косинусным энкодером. Доступны в двух вариантах высоты корпуса: 42 мм и 65 мм. ADI-224042-W1-FA: Длительный крутящий момент 9,9 Н·м, пиковый 30 Н·м, макс. частота вращения 250 об/мин; ADI-224065-W1-FA: Длительный крутящий момент 19,8 Н·м, пиковый 60 Н·м, макс. частота вращения 150 об/мин. Точность позиционирования ±20 угл. сек., повторяемость позиционирования ±1,5 угл. сек. Малое осевое биение. Компактная конструкция. Подходят для малых и средних прецизионных поворотных столов, оптического оборудования и высокоточных поворотных позиций в автоматизации.
| ADI-224 Моментные двигатели | |||
| Основные параметры | Ед. изм. | ADI-224042-W1-FA | AD-224065-W1-FA |
| Длительный крутящий момент | Н·м 9,9 19,8 | ||
| Длительный ток | А (действ.) | 2,3 | 2,3 |
| Максимальный крутящий момент | Н·м 30 60 | ||
| Максимальный ток | А (действ.) | 7 | 7 |
| Коэффициент крутящего момента | Н·м/А (действ.) 4,3 8,6 | ||
| Сопротивление (PtP) | Ом (25°C) | 17,5 | 26,3 |
| Индуктивность (PtP) | мГн (25°C) 50,4 78,8 | ||
| Число полюсов | 40 | 40 | |
| Константа противо-ЭДС (PtP) | В/рад/с (действ.) 3,5 7,0 | ||
| Максимальная потребляемая мощность | Вт (25°C) | 176,8 | 265,7 |
| Константа двигателя | Н·м/√Вт 0,7 1,2 | ||
| Момент инерции | кг·см² | 0,0076 | 0,018 |
| Масса двигателя | кг 9,4 11,5 | ||
| Максимальная частота вращения | об/мин | 250 | 150 |
| Точность позиционирования | угл. сек. ± 20 ± 20 | ||
| Повторяемость позиционирования | угл. сек. | ±1,5 | ± 1,5 |
| Разрешение | sin/cos 11740 11740 | ||
| Максимальная осевая нагрузка | Н | 2500 | 2500 |
| Максимальная радиальная нагрузка | Н·м 20 20 | ||
| Осевое биение | мм | 0,005 | 0,005 |
| Высота двигателя | мм 42 65 | ||
