Серия ADI-100. Моментные двигатели с полым валом Серия ADI-100 – прецизионные моментные двигатели прямого привода со встроенным энкодером, обеспечивающие исключительно высокую точность позиционирования и повторяемость. 1.ADI-100035-W1-FA: Длительный крутящий момент 1,0 Н·м, пико...

Отправить заявку

Описание

маркер

Серия ADI-100. Моментные двигатели с полым валом

Серия ADI-100 — прецизионные моментные двигатели прямого привода со встроенным энкодером, обеспечивающие исключительно высокую точность позиционирования и повторяемость.

1.ADI-100035-W1-FA: Длительный крутящий момент 1,0 Н·м, пиковый 3 Н·м, высота 35 мм, макс. частота вращения 350 об/мин;

2.ADI-100050-W1-FA: Длительный крутящий момент 2,0 Н·м, пиковый 6 Н·м, высота 50 мм, макс. частота вращения 300 об/мин. Точность позиционирования ±50 угл. сек., повторяемость позиционирования ±2,5 угл. сек. Малое торцевое биение. Подходят для оптических поворотных столов, прецизионного контрольного оборудования и высокоточных поворотных позиций в автоматизации.

ADI-100			Моментные двигатели
Основные параметры	Ед. изм.	ADI-100035-W1-FA	ADI-100050-W1-FA
Длительный крутящий момент	Н·м 1,0 2,0
Длительный ток	А (действ.)	1,5	1,5
Максимальный крутящий момент	Н·м 3 6
Максимальный ток	А (действ.)	4,5	4,5
Коэффициент крутящего момента	Н·м/А (действ.) 0,67 1,3
Сопротивление (PtP)	Ом (25°C)	8,1	15,5
Индуктивность (PtP)	мГн (25°C) 5,2 9,8
Число полюсов		20	20
Константа противо-ЭДС (PtP)	В/рад/с (действ.) 0,55 1,06
Максимальная потребляемая мощность	Вт (25°C)	34,8	66,6
Константа двигателя	Н·м/√Вт 0,2 0,2
Момент инерции	кг·см²	4	5
Масса двигателя	кг 1,1 1,6
Максимальная частота вращения	об/мин	350	300
Точность позиционирования	угл. сек. ±50 ±50
Повторяемость позиционирования	угл. сек.	±2,5	±2,5
Разрешение	sin/cos 5000 5000
Максимальная осевая нагрузка	Н	50	50
Максимальная радиальная нагрузка	Н·м / /
Осевое биение	мм	0,02	0,02
Радиальное биение	мм 0,02 0,02
Высота двигателя	мм	35	50

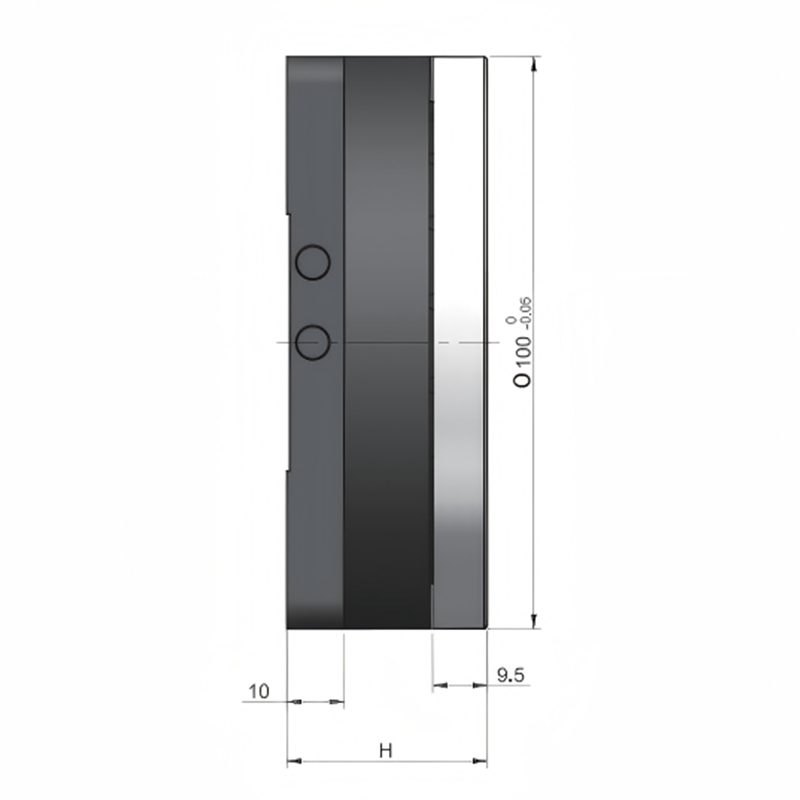

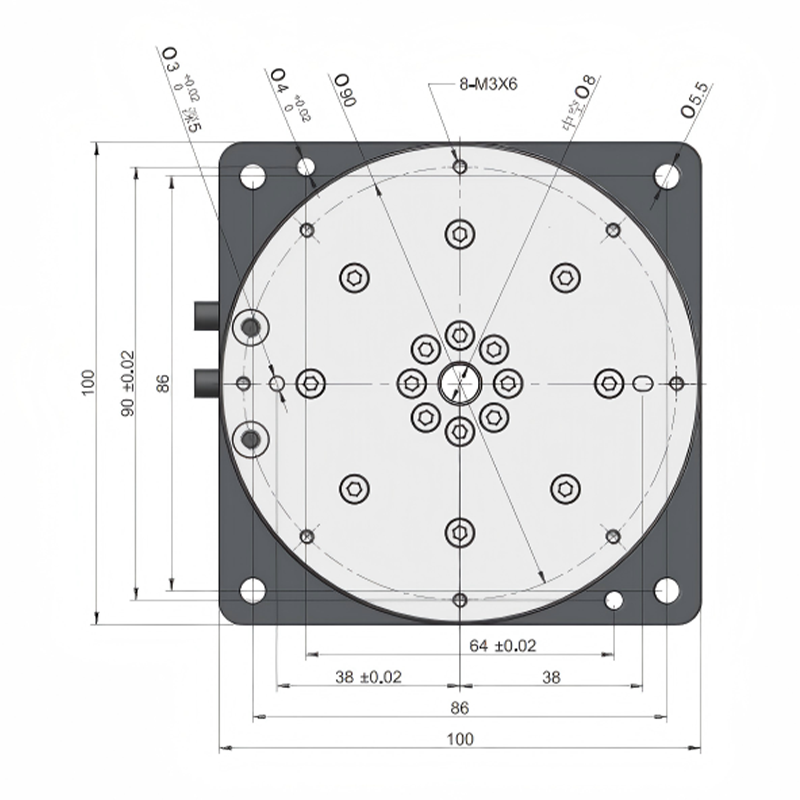

ADI-100 (3)

ADI-100 (1)

ADI-100 (2)
