Станок с ЧПУ GM816
GM816 – это длинноходный 5-координатный инструментально-заточной станок с ЧПУ и возможностью одновременной обработки по пяти осям, представленный компанией Молочи Технология. Станок специально спроектирован для изготовления сложного режущего инструмента с высокой добавленной стоимостью, т...
Описание
маркер

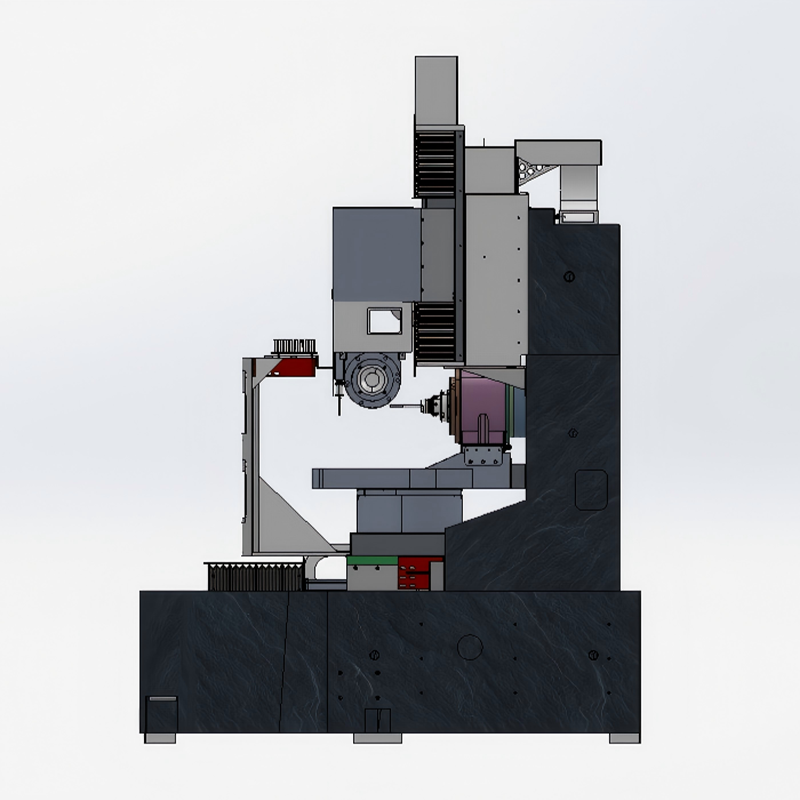

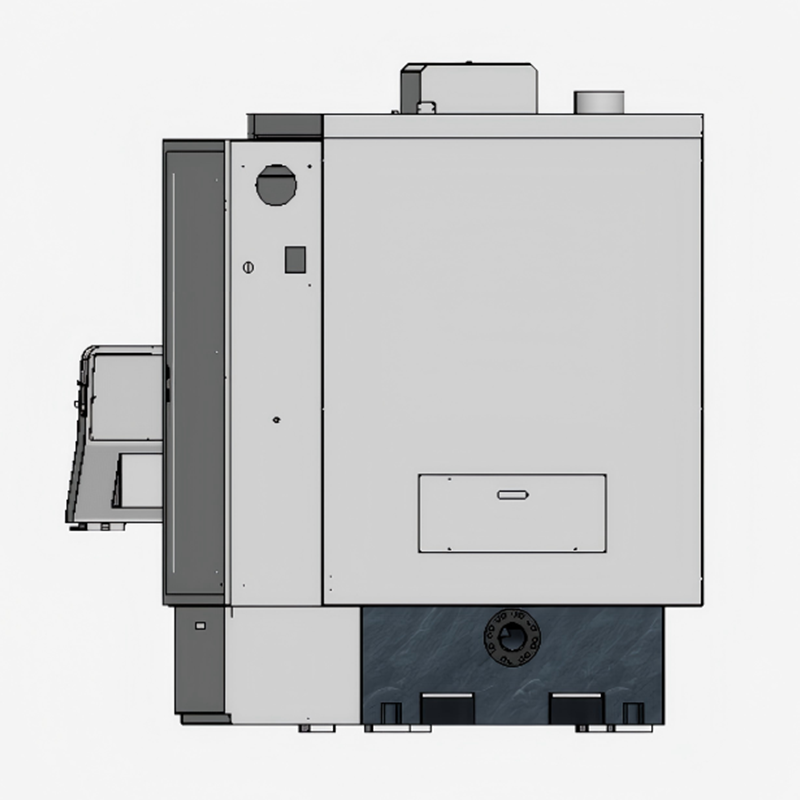

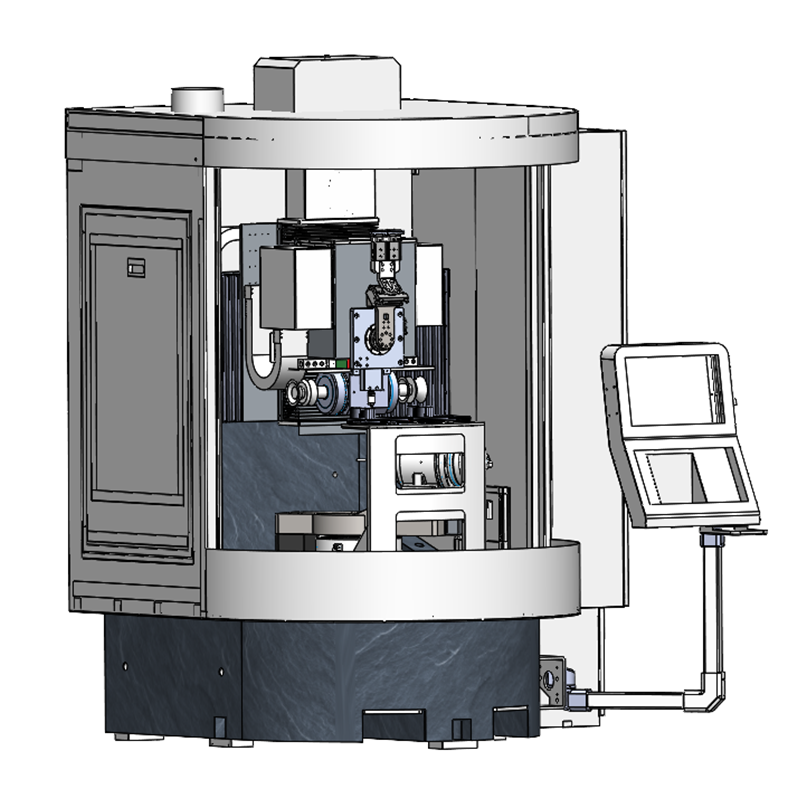

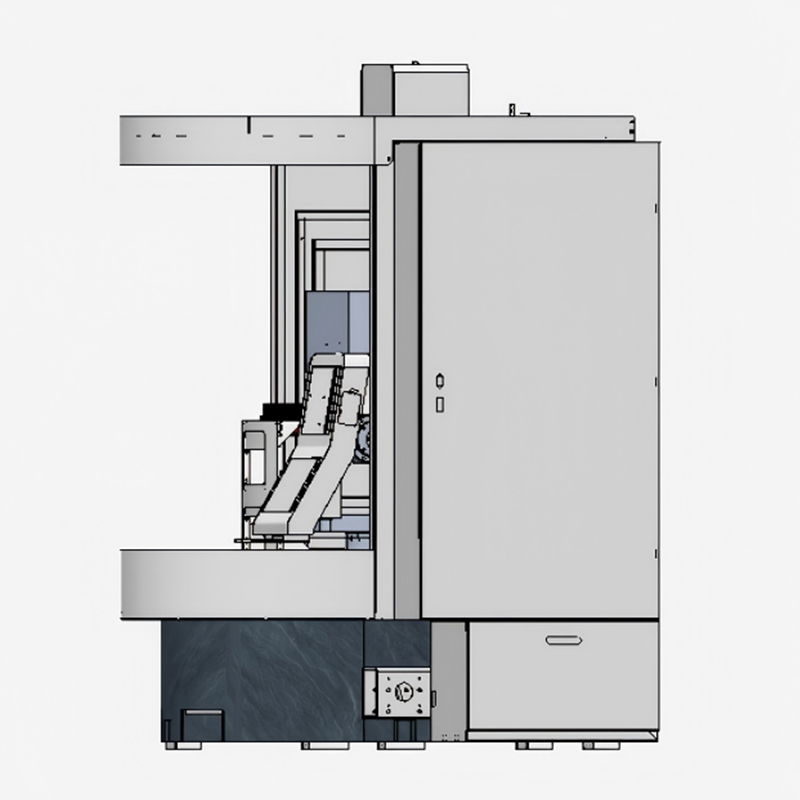

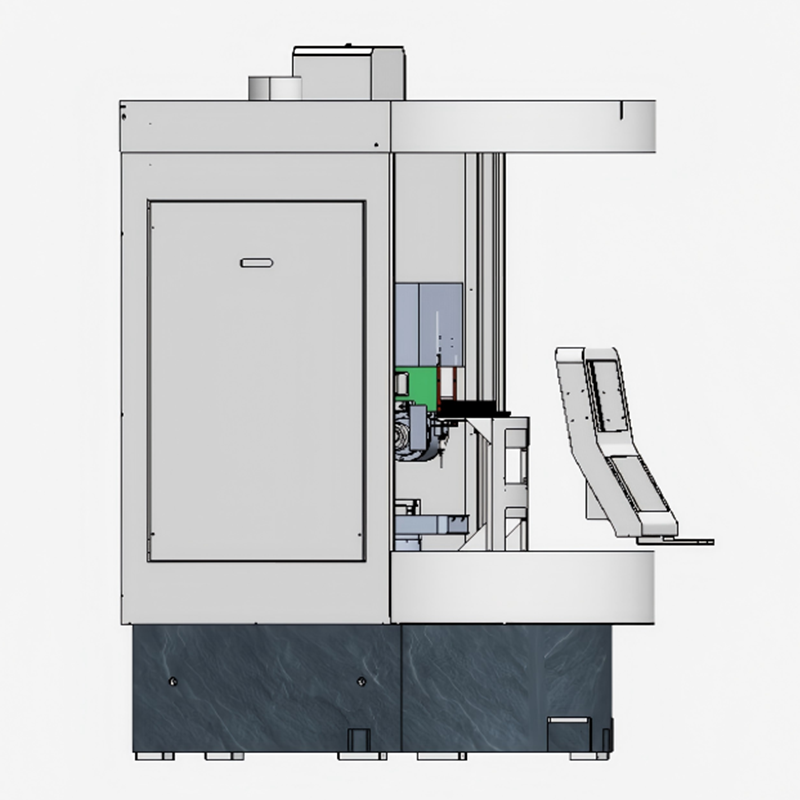

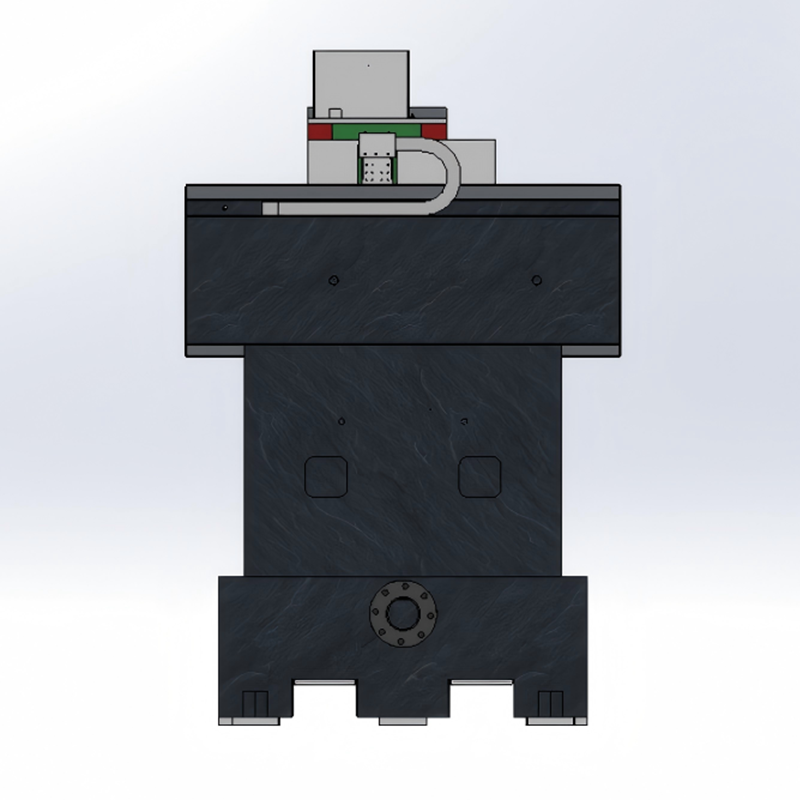

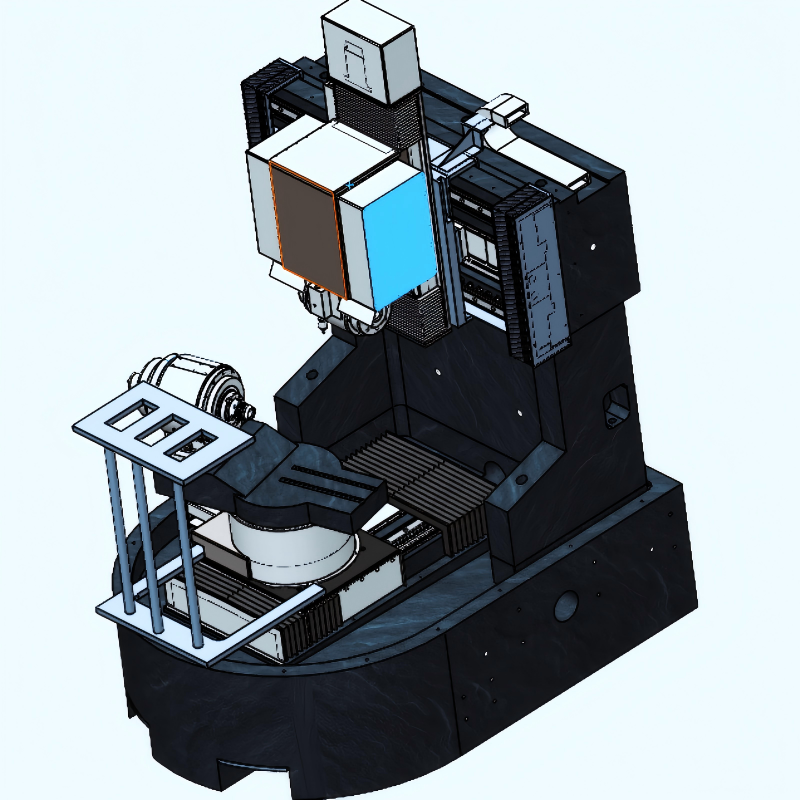

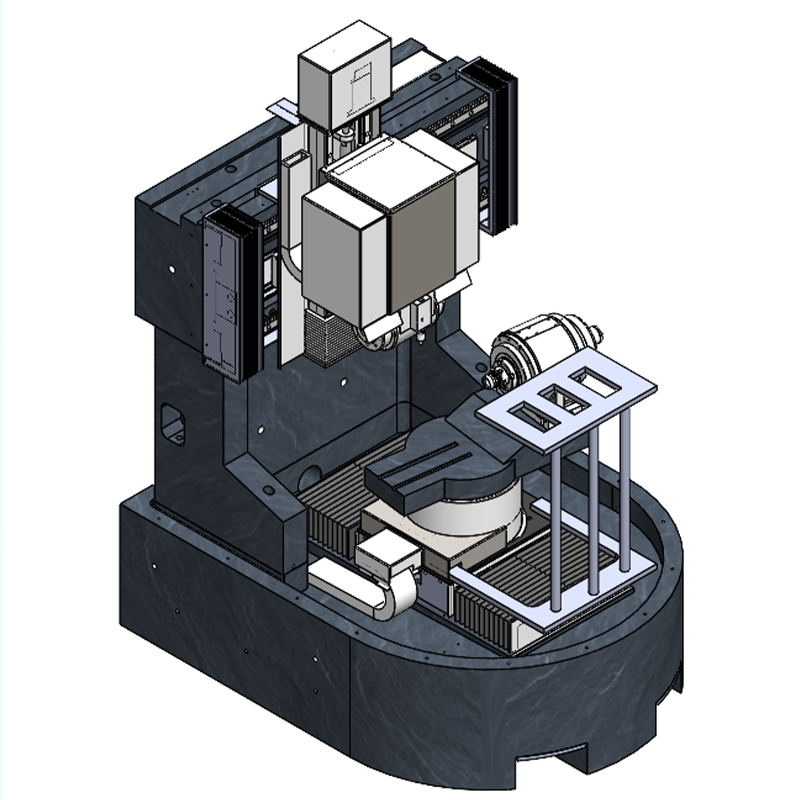

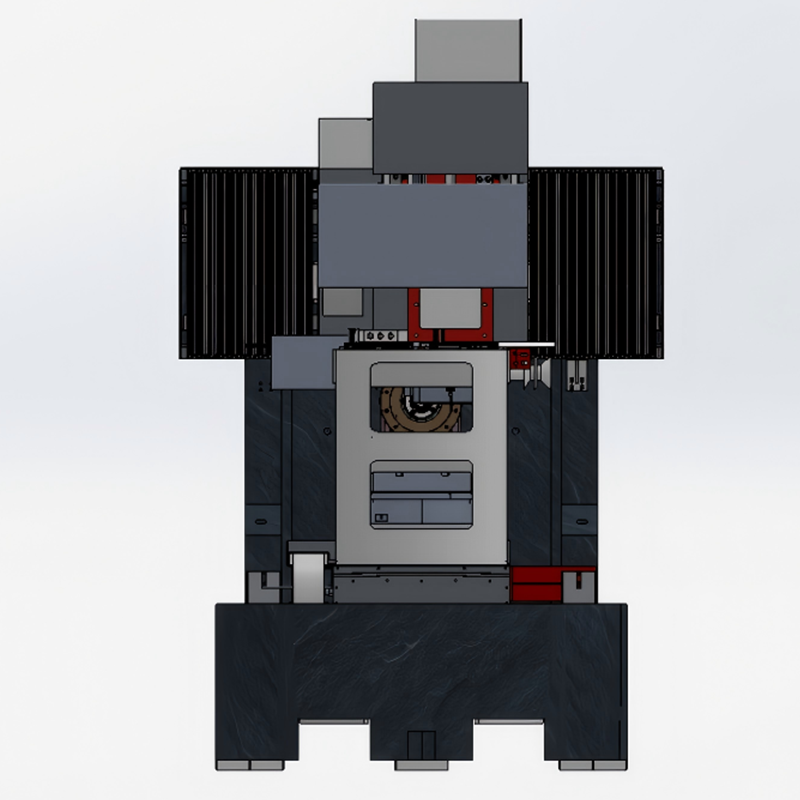

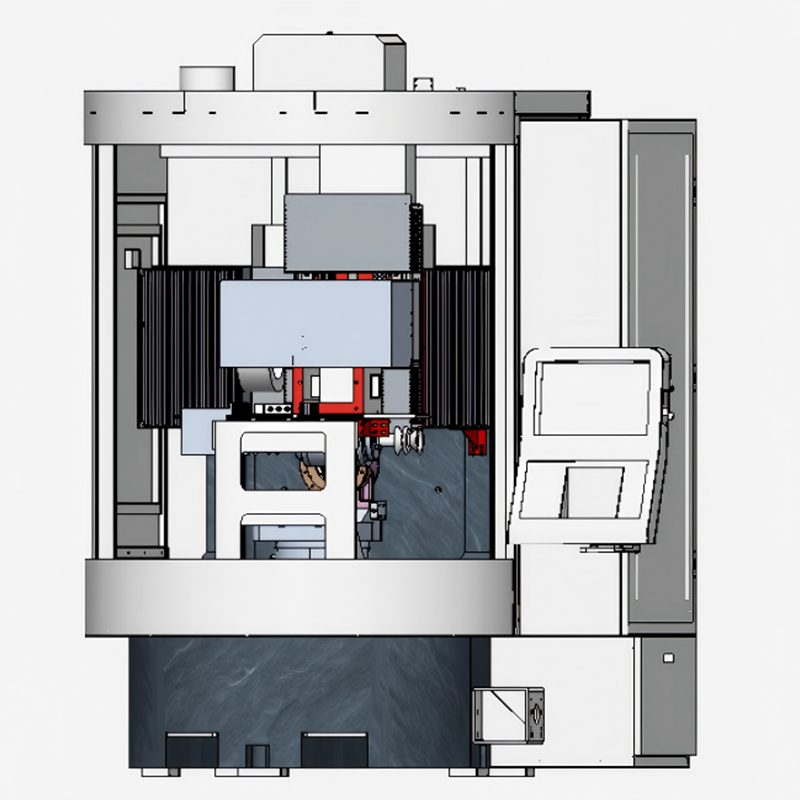

GM816 — это длинноходный 5-координатный инструментально-заточной станок с ЧПУ и возможностью одновременной обработки по пяти осям, представленный компанией Молочи Технология. Станок специально спроектирован для изготовления сложного режущего инструмента с высокой добавленной стоимостью, такого как инструмент для обработки авиационных лопаток, медицинский ортопедический инструмент и инструмент для валов электродвигателей на новой энергии. Станина выполнена из натурального мрамора. Ход по осям X/Y/Z достигает 700×385×300 мм. Станок оснащён прямоприводным шпинделем мощностью 30 кВт (5000–8000 об/мин). В сочетании с прецизионными шарико-винтовыми передачами THK и технологией прямого привода на линейных двигателях повторяемость позиционирования составляет ±1,5 мкм. Поддерживает графическое программирование и 3D-симуляцию обработки. Опционально комплектуется автоматическим магазином шлифовальных кругов и системой загрузки/выгрузки заготовок, позволяя организовать эффективное безлюдное производство.
| GM 816 | |||
| Характеристика | Значение | Характеристика | Значение |
| Станина | Натуральный мрамор | Система ЧПУ | Syntec (Тайвань, Китай) |
| Перемещение по осям(X/Y/Z) | 700/385/300 мм | Макс. длина шлифуемой кромки | ≤150 мм |
| ШВП THK (X/Y/Z) | EBB32-C3 | Макс. масса заготовки | 3 кг |
| Повторяемость позиционирования (X/Y/Z) | ±1,5 мкм | Разрешение линейных осей | 0,08 мкм |
| Направляющие (X/Y/Z) | THK-SRG, роликовые | Повторяемость позиционирования линейных осей | 3 мкм |
| Тип привода (X/Y/Z) | Прямой привод / Прямой привод / Сервопривод | Повторяемость по поворотным осям | ±2 угл. сек. |
| Поворотные оси (A/C) | Прямой привод | Мощность шпинделя | 30 кВт |
| Ном. частота вращения (A/C) | 100 об/мин | Диаметр шлифовального круга | 75–150 мм |
| Макс. частота вращения (A/C) | 200 об/мин | Частота вращения шлифовального шпинделя | 5000–8000 об/мин |
| Мин. диаметр зажимаемой заготовки | 3–20 мм | Общий вес станка | 5000 кг |
| Мин. диаметр шлифования | 0,3–14 мм | Общая мощность | ≤30 кВт |
| Макс. длина зажимаемой заготовки | 200 мм | Габаритные размеры (Д×Ш×В) | 1590×1590×2150 мм |
